- 产品名称：RWC型滚珠式扭矩限制器
产品类别：扭力限制器系列
产品简介：RWC型滚珠式扭矩限制器 RWC型滚珠式扭矩限制器又称（扭力限制器、安全联轴器、安全离合器），是一种扭矩超载保护装置。内置滚珠机构，当扭矩超过设定限值时，滚珠从凹坑中弹出，
产品说明
RWC型滚珠式扭矩限制器又称（扭力限制器、安全联轴器、安全离合器），是一种扭矩超载保护装置。内置滚珠机构，当扭矩超过设定限值时，滚珠从凹坑中弹出，扭矩限制器开始打滑空转，可以在滚珠机构附近安装限位开关或者传感器，通过限位开关和传感器来控制电机停机或者启动报警装置，有效的减少因机器过载运行带来的损失。

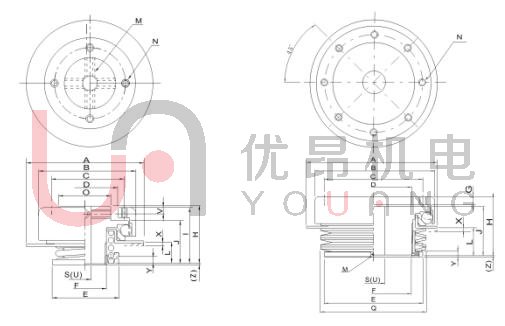

RWC型滚珠式扭矩限制器 (M):扭力调整螺帽之固定螺丝之孔径及间隙 (N):安装螺栓孔深度 (S):预留孔尺寸 (U):最大加工孔径尺寸 (X):当超负载时，侦测压板弹跳距离 (Ymax):扭力调整螺帽锁紧之最大高度 (Z):当弹簧不受力时，扭力调整螺帽之高度。 (T):绊动扭力的调整范围 (δ)：最大可容许角度错误之误差 (α)：最大可承受联接两个轴心之间隙容许尺寸 (ε)：最大可容许承受转动速度 (Nmax):最大可承受转动速度 (W):重量
注1.间隙误差是依集合H之尺寸所得知最大可容许轴向力矩之尺寸量注2.平行（相同）误差是表示扭力传动钢珠所发生之最大公差量 注3.使用于速度超过Nmax时（RPM），请向本公司咨询。
RWC型滚珠式扭矩限制器规格表
型号 | T（N.m） | δ(°) | α(mm) | ε(mm) | Nmax(rpm) | J(Kg.m2 ) | W（Kg) |
4RWC-007S 4RWC-010S 4RWC-030S 4RWC-045S | 0.3-0.7 0.4-1.0 1.0-3.0 1.5-4.5 | 1 | ±1.0 | 0.05 | 2000 | 0.09X10-3 | 0.25 |
5RWC-030S 5RWC-060S 5RWC-100S 5RWC-180S | 0.8-0.3 1.5-6.0 2.0-10.0 4.0-18.0 | 1 | ±1.0 | 0.05 | 1600 | 0.4X10-3 | 0.68 |
6RWC-06S 6RWC-1S 6RWC-3S 6RWC-5S | 2-6 3-10 8-30 15-50 | 1.5 | ±1.5 | 0.05 | 1000 | 1.7X10-3 | 1.5 |
7RWC
7RWC 7RWC-20H 7RWC-35H | 20-60 30-100 60-200 100-350 | 1.2 | ±1.8 | 0.1 | 700 | 5.8X10-3 | 3.2 |
8RWC
8RWC 8RWC-35H 8RWC-45H | 40-120 60-150 100-350 120-450 | 1.2 | ±2 | 0.1 | 500 | 0.014 | 5.3 |
11RWC
11RWC 11RWC-65H 11RWF-100H | 70-120 100-350 200-650 300-1000 | 1 | ±2.5 | 0.1 | 400 | 0.035 | 10.8 |
14RWC
14RWC 14RWC-130H 14RWC-200H | 100-300 150-450 500-1300 800-2000 | 0.7 | ±3.5 | 0.1 | 300 | 0.093 | 20 |
18RWC
18RWC 18RWC-380H 18RWC-500H | 700-1600 1000-2500 1600-3800 3000-5000 | 0.5 | ±3.5 | 0.1 | 200 | 0.4 | 45 |
RWC滚珠式扭矩限制器尺寸表
型号
| A
| B
| C
| D
| E
| F
| G
| H
| I
| J
| L
| M
| N
| Q
| S
| U
| O
| V
| X
| Ymax
| Z
|
4RWC-007S
4RWC-010S
4RWC-030S
4RWC-045S
| 64
| 52
| PCD
40
| 34
H7
| 32
| M20
x1
| 5
| 28
| 27
| 20.5
| 7.6
8.0
7.6
8.0
| 4-M5
X0.8-
| 4-M5
X0.7
| -
| 7
| 15
| 27
| 4.5
| 0.7
1.1
0.7
1.1
| 2.7
3.0
3.3
4.0
| 0.6
0.2
0.6
0.2
|
5RWC-030S
5RWC-060S
5RWC-100S
5RWC-180S
| 82
| 71
| PCD
55
| 46
H7
| 45
| M30
X1.5
| 7
| 40
| 39
| 30
| 13.1
13.7
13.1
13.7
| 4-M6
X0.8
|
4-M4 X0.7
| -
| 9
| 22
| 36
| 5.5
| 0.6
1.2
0.6
1.2
| 5.4
6.5
7.6
8.0
|
0.3 -0.3 0.3 -0.3
|
6RWC-06S
6RWC-1S
6RWC-3S
6RWC-5S
| 93
| 95
| PCD
70
| 50
H7
| 58
| M40
P1.5
| 9
| 52
| -
| 40
| 18.5
19
18.5
19
| 2-M5
X0.8
|
8-M6 X1
| -
| 12.5
| 30
| -
| -
| 1.4
2.2
1.4
2.2
| 8.7
5.7
10
9.6
|
3.2 2.8 3.2 2.8
|
7RWC
7RWC
7RWC-20H
7RWC-35H
| 128
| 116
| PCD
90
| 70
H7
| 88
| M55
X2
| 10
| 65
| -
| 52
| 30
31
30
31
| 2-M5
X0.8
|
8-M8 X1.25
| 102
| 16.5
| 40
| -
| -
| 1.6
2.6
1.6
2.6
| 6.4
7.1
6.4
6.2
|
2.0 0.9 1.7 0.6
|
8RWC
8RWC
8RWC-35H
8RWC-45H
| 164
| 142
| PCD110
| 90
H7
| 108
| M75
X2
| 12
| 75
| -
| 60
| 35
36
35
36
| 2-M5
X0.8
|
8-M8 X1.25
| 130
| 16.5
| 52
| -
| -
| 1.7
2.7
1.7
2.7
| 10.8
5.9
6.9
5.7
|
2.5 1.6 1.8 0.9
|
11RWC
11RWC
11RWC-65H
11RWC
| 198
| 176
| PCD
130
| 110
H7
| 134
| M96x2
| 16
| 90
| -
| 70
| 41.5
43
41.5
43
| 2-M5
X0.8
|
8-M10X1.5
| 160
| 27
| 68
| -
| -
| 2.0
3.2
2.0
3.2
| 10.8
11.2
7.4
6.7
|
2.4 1.0 -0.1 -1.5
|
14RWC
14RWC
14RWC-130H
14RWC-200H
| 236
| 208
| PCD
160
| 130H7
| 158
| M120X2
| 16
| 100
| -
| 80
| 44.0
44.0
44.0
44.0
| 2-M6X1
|
8-M12X1.75
| 186
| 27
| 90
| -
| -
| 2.1
3.7
2.1
3.7
| 7.5
6.0
10.0
10.2
|
4.5 4.5 3.5 3.5
|
18RWC
18RWC
18RWC-380H
18RWC-500H
| 285
| 285
| PCD
20
| 170H7
| 220
| M170P3
| 18
| 130
| -
| 108
| 59
59
59
59
| 2-M6P1
|
8-M16X2
| 236
| 50
| 130
|
|
| 3.7
6.2
3.7
6.2
| 12.5
8.3
8.0
6.5
|
4.8 5.0 5.0 5.2 |
