  • 产品名称:TL型摩擦式扭矩限制器

    产品类别:扭力限制器系列

    产品简介:TL型摩擦式扭矩限制器TL型摩擦式扭矩限制器(扭力限制器、安全联轴器、安全离合器),当超载或机械故障而导致所需扭矩超过设定值时,它以打滑形式限制传动系统所传动的扭矩,当

    0

    联系人:
    手   机:
    内   容:
    验证码:

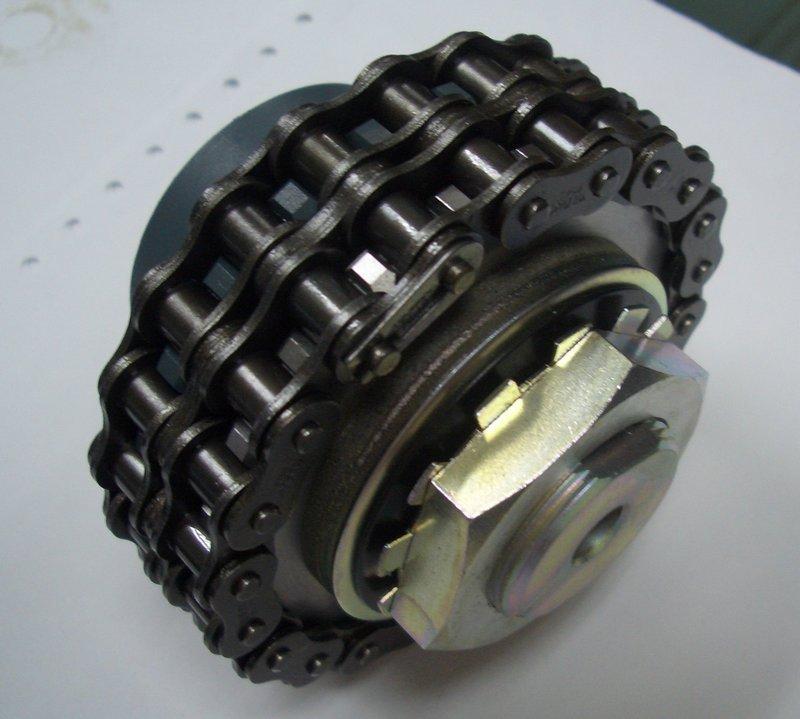

产品说明

TL型摩擦式扭矩限制器(扭力限制器、安全联轴器、安全离合器),当超载或机械故障而导致所需扭矩超过设定值时,它以打滑形式限制传动系统所传动的扭矩,当过载情形消失后自行恢复联结。这样就防止了机械损坏,避免了昂贵的停机损失。扭矩限制器采用弹簧负荷式摩擦表面,以螺帽或螺栓调整弹簧力,预设其滑动扭矩。

摩擦式扭矩限制器TL200-TL700的尺寸表

型号

扭矩范围

(Nm)

最高转速

(rpm)

成品孔径

最大孔径

衬环长度

衬环外径

中心元件配合孔径

D

DH

L

I

T

t

S

(max)

A

C

质量

( kg)

调节螺栓

TL200-1

3.9-9.8

6600

8

14

3.8

6.0

30-0.020 -0.041

30+0.033 0

50

M24

29

6.5

1.6

2.5

7

-

36

0.26

-

TL200-2

6.9-20

TL250-1

6.9-27

6600

10

22

4.5

8.0

41-0.025 -0.050

41-0.039  0

65

M35

48

16

4.0

3.2

9

4

50

0.74



TL250-2

14-54

TL350-1

20-74

5600

17

25

6.0

14.5

49-0.025 -0.050

49+0.039  0

89

M42

62

19

4.0

3.2

16

5

65

2.48

-

TL350-2

34-149

TL500-1

47-210

2700

20

42

6.0

14.5

74-0.030 -0.060

74+0.046  0

127

M65

76

22

6.0

3.2

16

6

-

3.85

3-M8x1

TL500-2

88-420

TL700-1

116-569

2100

30

64

8

22

105-0.036 -0.071

105+0.054  0

178

M95

98

24

7

3.2

29

6.5

-

-.44

3-M10x1



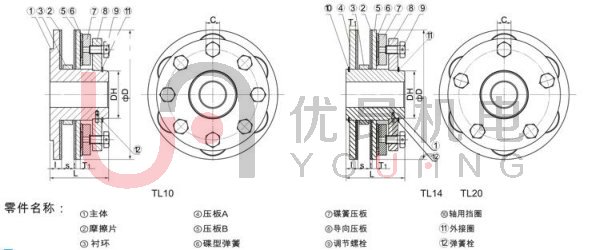

摩擦式扭矩限制器TL10-TL20的尺寸表



型号



扭矩范围



(N.M)



最高转速(rpm)



成品内孔



最大孔径



衬环长度



衬环外径



中心元件配合直径



D



D H



L



I



T1



T2



t



S



(max)



C



质量



(Kg)



调节螺栓



TL10-16



400-1240



1400



30



72



12.5



19.5



135-0.085 -0.125



135+0.07  0



254



100



115



23



8.5



-



4



24



19



21



M18x1.5



TL10-24



590-1860



TL14-10



890-2660



1200



40



100



19.5



23.5



185-0.07 -0.12



185-0.07  0



356



145



150



31



13



13



4



29



27



52



M26x1.5



TL14-15



1960-3920



TL20-16



2450-4900



800



50



135



15.5



23.5



226-0.07 -0.12



226+0.07  0



508



185



175



36



15



18



4



31



36



117



M32x1.5



TL



20-12



4610-9310
