产品说明

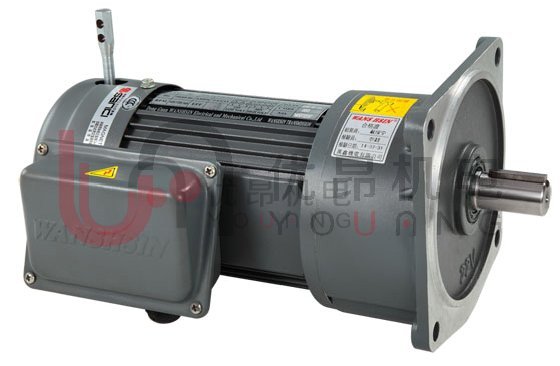

■GV立式附三相、單相鋁殼（剎車）縮框型齒輪減速馬達

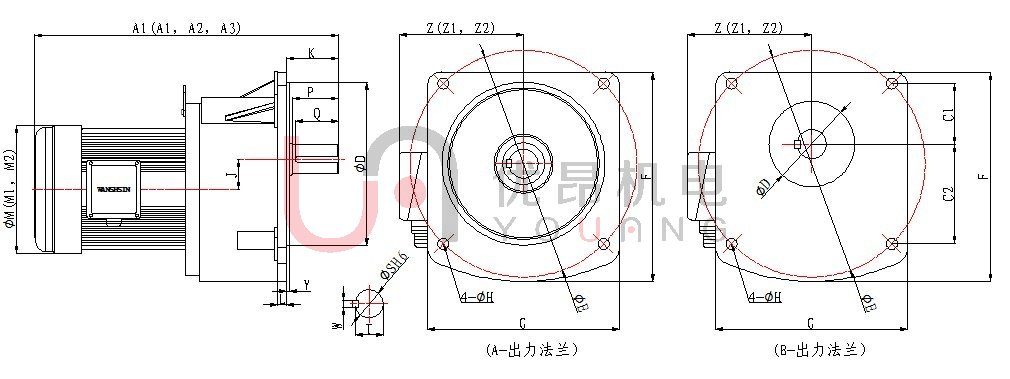

■A1、M1、Z1為三相馬達尺寸             ■A2、M2、Z2為單相馬達尺寸      ■A3為三相帶剎車馬達尺寸
備註：1、1#本體（型號為18）C1為33.5，C2為65.5
          2、2#本體（型號為22）C1為40，C2為80
尺寸表

馬               力	減速比	本體	型號	A1	A2	A3	D	E	F	G	H	L	J	K	M1	M2	Y	Z1	Z2	重量KG
100W 1/8HP	50-200	1#	18	253	273	257	50	140	120	120	9	12	16	38	127	127	5	116	116	5.3
200W 1/4HP	15-90	1#	*18	273	293	277	50	140	120	120	9	12	16	38	127	127	5	116	116	5.3
	100-200	2#	22	307	327	311	148	185	170	156	11	12	18.2	49	127	127	3.5	116	116	6.9
	100-200	2#	*22	307	327	311	55	170	146	146	11	12	18.2	49	127	127	3.5	116	116	6.9
400W 1/2HP	3-10	1#	*18	393	345	297	50	140	120	120	9	12	16	38	127	159	5	116	133	6.7
	15-90	2#	22	327	346	331	148	185	170	156	11	12	18.2	49	127	159	3.5	116	133	8.6
	15-90	2#	*22	327	346	331	55	170	146	146	11	12	18.2	49	127	127	3.5	116	133	8.0
	100-200	3#	28	353	372	357	170	220	195	180	11	15	20.8	57	127	159	4	116	33	11
750W 1HP	3-25	2#	22	355	395	355	148	185	170	156	11	12	18.2	49	159	190	3.5	133	145	11
	3-25	2#	*22	355	395	355	55	170	146	146	11	12	18.2	49	159	190	3.5	133	145	11
	30-120	3#	28	382	415	382	170	220	195	180	11	15	20.8	57	159	190	4	133	145	14
	130-200	4#	32	417	449	417	185	255	237	215	13	17	30.2	67	159	190	4	133	145	19.4
1500W 2HP	4-25	3#	28	415	--	436	170	220	195	180	11	15	20.8	57	190	--	4	145	--	15
	30-120	4#	32	449	--	470	185	255	237	215	13	17	30.2	67	190	--	4	145	--	21.4
	130-200	5#	40	476	--	497	230	310	300	275	15	20	42.2	79	190	--	5	145	--	42
2200W 3HP	3-60	4#	32	455	--	481	185	255	237	215	13	17	30.2	67	190	--	4	153	--	27.4
	70-200	5#	40	482	--	508	230	310	300	275	15	20	42.2	79	217	--	5	153	--	47
3700W 5HP	30-180	5#	40	498	--	524	230	310	300	275	15	20	42.2	79	217	--	5	153	--	52


出力軸尺寸

出力軸		鍵槽			鍵
Sh6	P	W	T	Q	SPEC
Φ18	30	5	20	25	5*5*25
Φ22	40	7	25	35	7*7*35
Φ28	45	7	31	40	7*7*40
Φ32	55	10	35.5	50	10*8*50
Φ40	65	10	43.5	60	10*8*60
